К помещениям без повышенной опасности относятся помещения, в которых отсутствуют условия, создающие повышенную или особую опасность.
К помещениям с повышенной опасностью относятся помещения, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:
♦ сырости или токопроводящей пыли;
♦ токопроводящих полов (металлические, земляке, железобетонные, кирпичные и т.п.);
♦ высокой температуры;
♦ возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования - с другой.
Особо опасные помещения характеризуются наличием одного из следующих условий, создающих особую опасность:
♦ особой сырости;
♦ химически активной или органической среды;
♦ одновременно двух или более условий повышенной опасности.
Условия и основные причины поражения человека электрическим током
При изучении причин электротравматизма необходимо различать Прямой контакт человека с токоведущими частями электроустановок, и косвенный. Первый, как правило, возникает при грубейших нарушениях правил эксплуатации электроустановок (ПТЭ и ПТБ), второй - в результате аварийных ситуаций, например при пробое изоляции.
Поражение человека электрическим током возможно лишь при его непосредственном контакте с точками электроустановки, между которыми существует разность потенциалов, или с точкой, потенциал которой отличается от потенциала земли. Опасность такого прикосновения оценивается величиной тока, проходящего через тело человека, или напряжением прикосновения. Напряжение прикосновения - это напряжение между точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009). Необходимо иметь в виду, что электрическая цепь - это совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы В котором могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении.
В свою очередь, напряжения прикосновения и токи, проходящие через тело человека, зависят от схемы включений его в электросеть, ее напряжения, схемы самой сети; режима ее нейтрали, степени изоляции токоведущих частей, их емкостной составляющей относительно земли и многих других факторов. Выбор схемы сети и, соответственно, режима нейтрали источника тока определяется как технологическими требованиями (величина рабочего напряжения, протяженность сети, количество потребителей и т. п.), так и условиями безопасности.

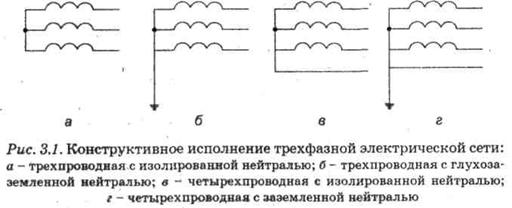

Трехфазные сети различаются в зависимости от режима нейтрали и наличия нулевого провода (рис. 3.1).
Нейтралью называется точка соединения обмоток трансформатора или генератора, не присоединенная к заземляющему устройству, либо присоединенная к нему через аппараты с большим сопротивлением (сеть с изолированной нейтралью), либо-непосредственно соединенная с заземляющим устройством (сеть с глухозаземленной нейтралью).
В соответствии с ПУЭ глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока). В свою очередь, изолированной цейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройртву или присоединенная к нему через приборы сигнализации, измерения, защиты, заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление.
Правила устройства электроустановок предусматривают использование при напряжениях до 1000 В лишь двух схем трехфазных сетей: трехпроводной с изолированной нейтралью и четырехпроводной с глухозаземленной нейтралью. По технологическим требованиям предпочтение отдается четырехпроводной сети, так как в ней возможно применение двух рабочих напряжений - линейного и фазного.
Схемы включения человека в электрическую цепь. могут быть различными. Однако наиболее распространенными применительно к сетям переменного тока являются две: когда человек одновременно касается двух проводов (двухфазное включение) или когда он касается лишь одного провода или корпуса электрооборудования, находящегося под напряжением (однофазное включение). Во втором случае предполагается наличие электрической связи между сетью и землей.
Двухфазное включение человека в электрическую сеть с изолированной нейтралью (рис. 3.2) является наиболее опасным, поскольку в данном случае человек находится под наибольшим в данной сети линейным напряжением.
При двухфазном включении, независимо от вида сетей, человек попадает под полное линейное напряжение сети и величина силы тока, проходящего через тело человека, определяется по формуле
где: Uл - линейное напряжение, т.е. напряжение между фазными проводами сети, В; RЧ - сопротивление тела человека, Ом; UФ - фазное напряжение (напряжение между началом и концом одной обмотки или между фазным и нулевым проводами), В.
В сети с линейным напряжением 380 В (Uф = 220 В) при сопротивлении тела человека 1000 Ом ток, проходящий через него, будет равен
IЧ = 1,73Ч220/1000 = 0,38 А.
Такая сила тока для человека является смертельно опасной.
При двухфазном включении ток, проходящий через тело человека, Не зависит от режима нейтрали сети.
Таким образом, опасность поражения человека при двухфазном прикосновении не уменьшится даже в ton случае, если он будет надежно изолирован от земли с помощью Диэлектрических галош, бот, ковриков, пола.
Статистика свидетельствует, что наибольшее количество электротравм: происходит при однофазном включений, причем большинство из них - в сетях с напряжение 380/220 B.
Однофазное включение человека в электрическую сет (рис. 3.3 и 3.4) менее опасно, так как напряжение, под действием которого оказывается человек, не превышает фазного, т.е. меньше линейного в 1,73 раза. Соответственно будет меньше и сила тока, проходящего через тело человека. Однако в данном случае исход поражения будет определяться режимом нейтрали.
В трехфазной сети с глухозаземленной нейтралью (рис. 3.3) петля тока, проходящего через человека, включает в себя кроме его собственного сопротивления, сопротивление обуви, пола, заземления нейтрали источника тока. Кроме того, следует иметь в виду, что все эти сопротивления включены в цепь последовательно.
Таким образом, при однофазном включении в электрическую сеть с глухозаземленной нейтралью ток, проходящий через тело человека, определяется по формуле
1Ч- /(RЧ + Ro6+RП+ R3),
где Ro6, RП, R3 - соответственно сопротивления обуви, пола и заземления нейтрали источника тока, Ом.
