Условные обозначения:
6 – утренняя смена
11 – дневная
17 – вечерняя
23 – ночная
– – выходной день
ГРАФИК
работы сменного персонала (рекомендованный)
|
Числа месяца |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
и т.д. |
|
I смена |
6 |
6 |
14 |
14 |
– |
– |
22 |
22 |
– |
– |
6 |
6 |
14 |
14 |
– |
– |
22 |
22 |
Условные обозначения: 6 – утренняя смена
14 – дневная смена
22 – ночная смена
Суть приведенного графика заключается в укорочении ночной рабочей недели за счет удлинения рабочего дня до 8 часов. Преимущество нового графика заключается в следующем:
а) длительный отдых до и после ночных смен обеспечивает достаточность восстановления исходного функционального состояния;
б) дневной сон уступает ночному: он короче по времени и по некоторым признакам качественно отличается от ночного. Поэтому более редкая необходимость в дневном сне вместо ночного несомненно целесообразна.
Расчет вытяжной вентиляции
Для поддержания в производственных помещениях нормальных параметров воздушной среды устраивают вентиляцию. В зависимости от направления воздушного потока вентиляционные системы подразделяют на приточные, вытяжные или приточно-вытяжные.
В данном помещении отсутствует значительное тепловыделение и загрязняющие вещества; не требуется высокая кратность воздухообмена, так как работа моториста характеризуется низкими энергозатратами. Воздух, поступающий в помещение через неплотности ограждающих конструкций также не содержит вредных веществ, поэтому применяем вытяжную вентиляцию, схема которой представлена на рисунке:

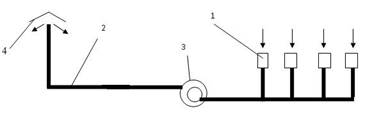

Рис. 3. Схема вентиляции
1 – вытяжные отверстия; 2 – воздуховоды; 3 – вентилятор; 4 – устройство для выброса воздуха
Вытяжная вентиляция состоит (см. рис. 4) из вытяжных отверстий или насадок, через которые воздух удаляется из помещения, вентилятора, воздуховодов и устройства для выброса воздуха, которое должно быть расположено на 1-1,5 м выше конька крыши.
При работе вытяжной системы чистый воздух поступает в помещение через неплотности в ограждающих конструкциях и поры строительных материалов (инфильтрация).
Необходимый воздухообмен в производственных помещениях рассчитывают в зависимости от конкретных условий каждого помещения, однако наиболее широко используют следующие методы: исходя из количества работающих; наличия в воздухе рабочей зоны вредных веществ, избытков явного тепла. В данном случае определим по кратности воздухообмена.
L = Vпом * Kр,
где Vпом – объем помещения, м3
Kр – минимальная кратность воздухообмена, 1/ч
Согласно СНиП 41-01-2003 (Приложение М) кратность воздухообмена для данного помещения равна 3. Площадь помещения 50 м3, высота 4 м.
L = 50*4*3=350 м3/ч
Принимаем величину вытяжки L = 350м3/ч.
Для обеспечения требуемого воздухообмена будем использовать радиальный вентилятор с загнутыми вперед лопатками:
Рис. 4

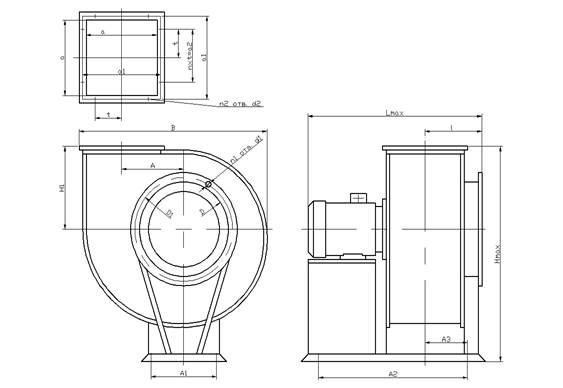

При рассчитанном необходимом воздухообмене 350м3/ч подойдет вентилятор ВР 80-75-2,5 (рис. 5).
|
Относительный диаметр колеса |
Двигатель |
Частота вращ. рабочего колеса, об/мин |
Параметры в рабочей зоне |
Масса, не более, кг | ||
|
Типоразмер |
Мощн., КВт |
Производительность в номин. режиме, 103 м3/час |
Полное давление, Па | |||
|
0,95 |
АИР56А4 |
0,12 |
1350 |
0,3-0,7 |
180-100 |
30 |
|
Марка вентилятора |
А |
А1 |
А2 |
А3 |
а |
а1 |
а2 |
D |
D1 |
|
ВР 80-75-2,5 |
162,5 |
260 |
130 |
400 |
175 |
205 |
100 |
253 |
280 |
|
Hmax |
H1 |
Lmax |
l |
t |
n1 |
d1 |
n2 |
d2 | |
|
431 |
197 |
508 |
157,5 |
100 |
8 |
7 |
8 |
7х10 |
Размеры указана в мм.
Рис. 5
Заключение
Цель курсовой работы заключалась в разработке мероприятий по улучшению условий труда моториста автоматизированной топливоподачи в цехе топливоподачи ОАО «ОГК-6» Новочеркасской ГРЭС. В ходе работы на рабочем месте были выявлены следующие вредные производственные факторы:
- повышенный уровень производственной вибрации;
- напряженность трудового процесса.
Для улучшения условий труда, вызванных на
