Введение
Инженер пожарной безопасности при выполнении служебных обязанностей сталкивается с необходимостью проверить соответствие огнестойкости проектируемого, реконструируемого здания противопожарным требованиям строительных норм и правил. Причем, проверку он должен уметь выполнять, пользуясь не только справочными данными о фактических пределах огнестойкости строительных конструкций, но и с помощью расчетных методов. Кроме того, руководитель тушения пожара в процессе ликвидации пожаров в зданиях, для четкой и безопасной организации работы личного состава должен уметь прогнозировать оперативную обстановку, а для этого ему необходимо знать, как поведет себя та или иная конструкция в условиях пожара, а также должен уметь безошибочно определять наиболее « слабые » места в таких конструкциях.
Целью данного курсового проекта является проверка соответствия строительной стропильной фермы покрытия первого пожарного отсека здания требованиям пожарной безопасности и разработка предложений по ее огнезащите.
Исходные данные для расчета
Маркировка фермы: ФС 36 – 1,85В
Спецификация: 2.2.5
Геометрическая схема: 2.1.9
Длина здания: 144 м.
Ширина здания: 36 м.
Категория по пожарной опасности: В
Количество этажей: 8
Исследуемый узел: №23
Таблица исходных данных исследуемого узла
Таблица 1
|
Обозначение элементов фермы |
Расчетное уси- лие в элементах N,кН |
Геометрическая длина элемента L,мм |
Размер профиля поперечного сечения эл-та ,мм |
Площадь поперечного сечения, А кв.см. |
Марка стали |
Нормативное значение предела текучести,МПа |
|
Р2 |
+406 |
4268 |
L 90*6 |
10.6 |
Вст3пс6 |
245 |
|
С1 |
- 86 |
3080 |
L70*4,5 |
6.2 |
Вст3пс6 |
245 |
|
Р3 |
- 303 |
4332 |
L110*8 |
17.2 |
Вст3пс6 |
245 |
|
Н1 |
+584 |
5788 |
L125*8 |
19.7 |
14Г2 |
325 |
|
Н2 |
+768 |
6000 |
L125*8 |
19.7 |
14Г2 |
325 |
Сортамент прокатных стальных уголков
Таблица 2
|
Элементы |
Площадь, А кв.см. |
Радиусы инерции сечения, | |
|
Ix |
Iy | ||
|
Р2 |
10.6 |
2.78 |
4.11 |
|
С1 |
6.2 |
2.16 |
3.29 |
|
Р3 |
17.2 |
3.39 |
4.95 |
|
Н1 = Н2 |
19.7 |
3.87 |
5.53 |
Схема исследуемого узла
С1
 |
Р2Р3
 |
СП
 |
Н2
Н1
Рис. 1

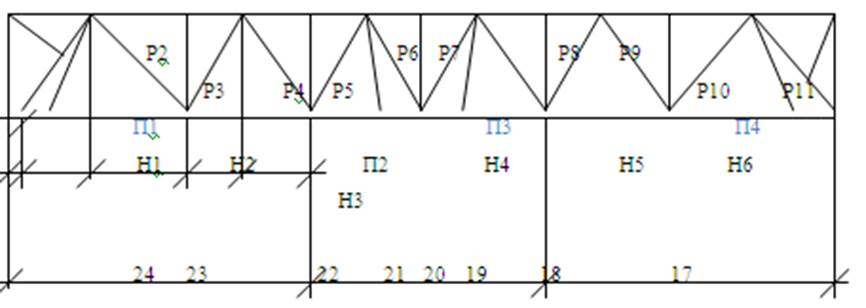

Геометрическая схема фермы ФС 30 – 1,85
3О24О35О46О57 О6 8 О7 9О810 О911 О1012 О11 13
3000 30003000
11800 12000 11800
Рис. 2
Определим требования к зданию и ферме покрытия по огнестойкости:
Требуемую степень огнестойкости определяют по отраслевой (межотраслевой) главе СниП, учитывающий назначение здания, в частности, для зданий производственного назначения по табл. 1 СниП 2.09.02-85 « Производственные здания » в зависимости от категории здания по пожарной опасности, этажности, площади этажа в пределах пожарного отсека. Зная требуемую степень огнестойкости здания по табл.1 СниП 2.01.02-85 « Противопожарные нормы » , определяем величины требуемых пределов огнестойкости строительных конструкций Птр и допустимое значение предела распространения огня Lд .
Находим:
Степень огнестойкости здания:
II ( СНиП 2.09.02-85 )
Птр = 0,25 ч ( СНиП 2.01.02-85 )
Lд = 0 м ( СНиП 2.01.02-85)
Определение фактического предела огнестойкости фермы расчетным методом
Статическая часть
Величину критической температуры (tcr) для каждого из элементов определяют из условия снижения прочности ( предела текучести ) стали до величины напряжения, возникающего в элементе от внешней ( нормативной, рабочей ) нагрузки. Кроме того, для сжатых элементов определяют и второе значение (tcr ) из условия снижения модуля упругости стали (Еs) до критической величины ( что приводит к недопустимому прогибу элемента ).
