Причины электротравм. Действие электричества на человека

При двухфазном прикосновении ток, проходящий через человека, практически не зависит от режима нейтрали сети. Следовательно, двухфазное прикосновение является одинаково опасным как в сети с изолированной, так и с заземленной нейтралью (при равенстве линейных напряжений этих сетей).

2. При одновременном соприкосновении человека с линейным и нулевым проводом имеет место однофазное включение. Опасность поражения током в этом случае, по сравнению с линейным, в 1,73 меньше и определяется уравнением

(3.4.3)

Первый и второй случаи еще очень опасны и потому, что ток проходит по кратчайшему пути через руки и жизненно важные органы человека, парализуя их работу. Следует отметить, что прикосновение человека двумя руками к разным проводам происходит редко, чаще одной рукой, т. е. при однофазном включении.

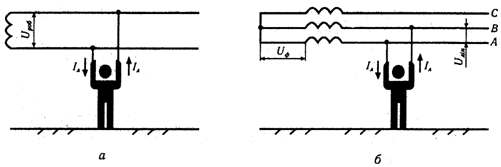

Рис.3.4.3 Схема двухфазного включения:

а-сети постоянного и однофазного тока; б-сети трехфазного тока

3. При однополюсном прикосновении к двухпроводной сети величина тока, проходящего через человека,

(3.4.4)

где, Rn – сопротивление изоляции пола, Ом;

Rоб – сопротивление изоляции обуви, Ом.

4. При однофазном (однополюсном) прикосновении в сети с глухозаземленной нейтралью через тело человека пройдет ток.

(3.4.5)

где, Rо - сопротивление заземления нейтрали, Ом

Сопротивление заземления нейтрали ничтожно мало и им можно пренебречь

Rо = 0, поэтому,

(3.4.6)

т.к. Uф меньше Uл в , то величина тока поражения будет значительно меньше, чем при двухфазном включении и зависит от величины сопротивления пола и обуви.

5. При однофазном включении человека в трехфазную сеть с изолированной нейтралью величина тока, проходящего через человека, будет меньше, чем при аналогичном включении в сети с глухозаземленной нейтралью (при исправной сети). Это связано с тем, что добавляется сопротивление изоляции (RA; RB; RC) и емкости (СA; СB; СC) фаз.

Если пренебречь емкостным сопротивлением, т.е. СA = СB = СC = 0, то

(3.4.7)

где, Ru – сопротивление изоляции одной фазы, Ом, RU = RA = RB = RC

а при Rn = Rоб = 0

(3.4.7)

В случае заземления нейтрали через человека пройдет меньший ток, т.к. сила тока существенно зависит от состояния изоляции, подбора полов в помещениях, где установлена электроаппаратура, спецобуви и так далее. Например, сухие полы имеют сопротивление до 1 *106 Ом•м.

Не учтение влияния сопротивления пола помещения и обуви может привести к несчастному случаю.

Из сравнения приведенных выше формул видно, что ток, проходящий через человека, при условиях, соответствующих формулам (3.4.3. и (3.4.4), будет меньше, так как при однофазном включении ток не проходит через жизненно важные органы.

Выше рассмотрены условия поражения человека при нормальной работе электросети. В случае аварийных режимов (замыкания корпуса или одной из фаз на землю) ток, которой проходит через тело человека при соприкосновении с исправной фазой определяется

(3.4.9)

где, Rк – сопротивление короткого замыкания, Ом

Rк - весьма мало и им можно пренебречь, тогда ток поражения

(3.4.10)

т.е. ток поражения равен, практически току поражения при двухфазном включении в электрическую цепь, что очень опасно для человека.

В сетях с глухозаземленной нейтралью срабатывает защита при возникновении короткого замыкания .

Поэтому, можно сделать следующие выводы:

в условиях малой протяженности сети и сохранения постоянного высокого сопротивления изоляции, малой вероятности замыкания на землю (при наличии автоматического контроля изоляции на землю) - сети с изолированной нейтралью менее опасны, чем с глухозаземленной;

в условиях разветвленной сети с глухозаземленной нейтралью большой протяженности, когда нет возможности поддерживать постоянно высокий уровень изоляции сети, а при большом количестве потребителей не исключено возникновение замыкания на корпус - сети с глухозаземленной нейтралью имеют преимущество, заключающееся в отсутствии влияния сопротивления сети относительно земли (активного емкостного) на ток поражения и автоматическом отключении участка с поврежденной изоляцией при замыкании на корпус.

Опасность при замыкании тоководов на землю

Замыканием на землю называется соприкосновение тоководов или частей электроустановок, которые находятся под напряжением с землей (обрыв тоководов, повреждение изоляции электроустановок и т.д.)

В месте контакта токовода (заземления) происходит растекание тока, по поверхности, что создает на поверхности потенциалы различной плотности. Величина потенциала и характер растекания тока на поверхности земли зависит от формы заземлителя, однородности и электропроводности грунта и силы тока. На рис 3.4.5 показано растекание тока в однофазном изотропном грунте через полусферический одиночный заземлитель. Вследствие однородности грунта, изотропный ток растекается равномерно по поверхности. Плотность тока δ в точке А на поверхности грунта на расстоянии х от заземлителя определяется как отношение тока заземления на землю к площади поверхности полусферы радиуса х

(3.4.11)

Данная поверхность является эквипотенциальной поверхностью.

Потенциал точки А равен суммарному падению напряжения от точки А до земли (бесконечно удаленной точки с нулевым потенциалом)

(3.4.12)

Согласно закона Ома напряженность электрического поля в точке А равна:

(3.4.13)

где, - удельное сопротивление грунта, Ом.м.

После подстановки данного значения получим:

(3.4.14)

Как видно из зависимости (3.4.14), изменение потенциала точек грунта подчиняется гиперболическому закону (3.4.13).

Человек, попадая в зону растекания тока и соприкасаясь при этом с токопроводящими частями, оказывается под напряжением прикосновения.

При прохождении человека через зону растекания он подвергается воздействию шагового напряжения.

Напряжение прикосновения. При нахождении человека в зоне растекания (в радиусе 20м, за указанным расстоянием электрический потенциал, практически, равен нулю) и при прикосновении к заземленным корпусам электрооборудования, которые находятся под напряжением, возникает напряжение прикосновения, равное разнице потенциалов точек контакта (между руками и ногами)
