Проектный расчёт рабочего места оператора ПК

Таблица 3. Высота рабочей поверхности при выполнении работы стоя

Органы управления на рабочей поверхности оборудования в горизонтальной плоскости необходимо размещать с учетом следующих требований: очень часто используемые и наиболее важные органы управления при выполнении работ сидя и стоя должны быть расположены в зоне 1 (см. рис. 3, а, б); часто используемые и менее важные органы управления не допускается располагать за пределами зоны 2, а при выполнении тяжелой работы стоя – выше 1000 мм от площадки, на которой стоит рабочий; редко используемые органы управления должны располагаться в зоне 3.

Органы управления, используемые до 5-ти раз в смену, допускается располагать за пределами зоны досягаемости моторного поля.

При размещении органов управления в вертикальной плоскости следует руководствоваться данными, приведенными в табл. 2, 3 и на рис. 3, в. Выше 1100 мм органы управления допускается размещать в случае, если по техническим причинам расположить их до указанного уровня невозможно. Такие органы управления должны использоваться редко.

Аварийные органы управления следует располагать в зоне досягаемости моторного поля. При этом необходимо предусмотреть специальные средства опознавания и предотвращения их непроизвольного и самопроизвольного включения в соответствии с ГОСТ 12.2.003–74 «ССБТ. Оборудование производственное. Общие требования безопасности».

При необходимости освобождения рук операции, не требующие точности и быстроты выполнения, могут производиться органами управления для ног.

Размещение средств отображения информации должно соответствовать следующим требованиям. Очень часто используемые средства отображения информации, требующие точного и быстрого считывания показаний при выполнении работ сидя, следует располагать в вертикальной плоскости под углом ±15° к нормальной линии взгляда, а в горизонтальной – под углом ±15° к сагиттальной плоскости (рис. 5, а, б).

Часто используемые средства отображения информации, требующие менее точного и быстрого считывания показаний, допускается располагать в вертикальной плоскости под углом ±30° к нормальной линии взгляда, а в горизонтальной – под углом ±30° к сагиттальной плоскости.

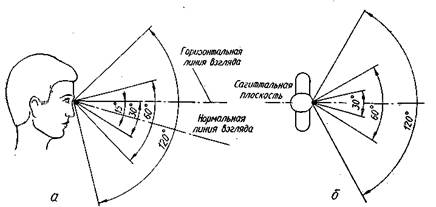

Рис. 5. Зоны зрительного наблюдения в вертикальной (а) и горизонтальной (б) плоскостях.

Редко используемые средства отображения информации располагаются в вертикальной плоскости под углом ±60° к нормальной линии взгляда, в горизонтальной – под углом ±60° к сагиттальной плоскости( при движении глаз и повороте головы).

Средняя высота расположения средств отображения информации при выполнении работ стоя должна соответствовать значениям, приведенным в табл. 5.

Наиболее важные органы управления следует располагать спереди и справа от оператора в зоне досягаемости правой руки. Максимальные размеры зоны досягаемости обеих рук составляют обычно 700–1100 мм. Размер зоны досягаемости по ширине (1100 мм) может быть увеличен в некоторых случаях на 200 – 300 мм за счет наклонов корпуса и перемещения кресла на катках вдоль стола.

Глубина рабочей панели не должна превышать 800 мм.

Высота пульта управления, предназначенного для работы сидя и стоя, должна быть в пределах 750 – 850 мм, а угол наклона его панели к горизонтальной плоскости – в пределах 10 – 20°.

Место на пульте для ведения записей, размещения регистрационных журналов и технической документации должно быть расположено непосредственно перед оператором. Его минимальные размеры – 1000 мм в ширину и 300 – 400 мм в глубину.

Таблица 4. Зависимость размеров букв или цифр на надписях от расстояния до глаз

Надписи на пульте должны располагаться однотипно: под или над каждым обозначенным элементом, слева направо. Каждый текст должен использоваться для обозначения только одной функции. Отношение высоты знака к его ширине должно составлять 3:2, высота букв и других символов на панелях, находящихся непосредственно перед оператором, – не менее 3 мм.

Рекомендуемые размеры букв в надписях приведены в табл. 4. При оптимальном расстоянии от оператора (примерно 25 см) толщина линии черных цифр и букв на белом фоне должна составлять около 1/6, а белых цифр и букв на черном фоне – около 1/7 –1/8 их высоты. Рекомендуемая толщина линии буквы зависит также и от того расстояния, на котором расположен пульт от глаз оператора. Так, при расстоянии 1, 2, 3, 4, 5, 6 м ширина буквы (черная на белом) должна быть соответственно 0,5; 0,8; 1,1; 1,4; 1,7; 2 мм. Для, оценки рабочей позы часто применяются метод наблюдения, фотографирование, киносъемка.

Широко используется метод моделирования производственных условий в лаборатории, на основании которого определяют оптимальные параметры расположения рычагов управления, сиденья и рабочей поверхности оборудования.

При оценке организации рабочих мест и пультов управления используется матричный метод исследования, с помощью которого определяют рациональность расположения сигнализации и органов управления, количество и последовательность связей оператора с отдельными сигналами и органами управления. Для этого сигналы и органы управления шифруются, составляется матричная таблица с шифрами. Затем проводится наблюдение за работой рабочего, в ходе которого учитывается и суммируется количество сигналов и связей его с органами управления, устанавливается их последовательность. Те органы управления (сигналы), которые имеют наибольшее число связей с рабочим, должны располагаться в оптимальной зоне управления (для сигналов – в оптимальной зоне обзора).

1. Изучить деятельность оператора в условиях производства.

2. Провести необходимые замеры для оценки рабочей позы, рабочей мебели, органов управления и сигнализации.

3. Дать санитарно-гигиеническую характеристику условий труда.

4. Оценить полученные данные с помощью нормативных документов.

5. Составить заключение и разработать рекомендации по устройству рабочего места, средствам отражения информации, органам управления, рабочей позе и условиям труда на пульте управления.
