Характерный размер шероховатости принимается из исходных данных

Z = 0,018 м

· класс устойчивости атмосферы - Е.

· решаем систему обыкновенных дифференциальных уравнений

· Результаты расчета приведены на рисунке

Т.к. высота облака в пределах зоны, где рассматривается рассеяние (1000 м), не превосходит 20 м, то повторный расчет не требуется.

Для определения площади облака воспользуемся соотношением

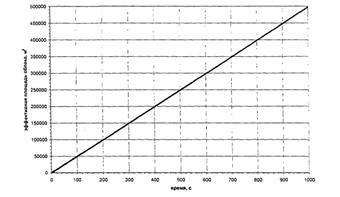

Зависимость площади, покрываемой облаком, от времени приведена на рисунке

Задача 12

Рассчитать необходимую высоту двойного стержневого молниеотвода для защиты здания насосной станции сырой нефти, расположенного в местности с грозовой деятельностью 40-60 ч/год. Размеры здания 24x6x6 м. Двойной стержневой молниеотвод расположен по оси здания на расстоянии 5 м от торцевых частей здания.

Ответ:

Определяем требуемый тип зоны защиты для здания

Такой интенсивности соответствует среднегодовое число ударов молнии, приходящееся на 1 км2 площади, равное 4. Ожидаемое число поражений здания молнией в течение года при отсутствии молниеотвода определяем по формуле

N=(S+6h)х(L+6h)х n 10-6.

Подставляя известные данные, получаем

N=(6+6х6)(34+6х6)4х10-6=0,011.

Так как N<1, принимаем зону защиты типа Б.

Поскольку здание расположено между мачтами молниеотвода, его торцевые области будут находиться в зоне защиты. "Узким" местом зоны защиты является зона, находящаяся посередине между мачтами. Следовательно, высота молниеотвода должна быть такой, чтобы ширина горизонтального сечения зоны защиты 2·rсх в центре между молниеотводами на высоте здания при hx ≤ hс была больше ширины здания:

2·rсх > b.

Зададим высоту молниеотвода h=30 м и определим по формулам следующие величины.

Высота конуса h0=0,7· h=0,7·30=21 м.

Радиус конуса на уровне земли г0 =0,6·h =0,6·30 = 18 м

Вычислим предельное расстояние между стержневыми молниеприемниками: Lmax=4,25·h=4,25х30=127,5 м, и условное расстояние между молниеотводами, по которому определяется наличие провеса зоны защиты:

Lc = 2,25·h =2,25· 30=67,5 м

Сравнивая величины Lmax, Lc и L можно установить следующее:

• молниеотвод можно считать двойным, так как L < Lmax (52<127,5 м);

• граница зоны не имеет провеса, так как L ≤ Lc (52 ≤ 67,5), и, следовательно, можно принять hс = h0 =21, rсx = rx

Определим rсx = rx по формуле:

rx = м.

Условие выполнится (26 > 12) при h>30 м. Следовательно, двойной стержневой молниеотвод высотой более 30 м обеспечит молниезащиту с надежностью не менее Pз=0,999.

Задача 22

Произошел взрыв баллона с ацетиленом. Определить, при каком давлении произошел взрыв баллона, если толщина стенки баллона S = 4 мм, внутренний диаметр баллона Db = 200 мм, материал - Ст. 20.

По действующим нормам предельное рабочее давление в баллоне не должно быть более 30 кг/см2.

Ответ:

Определение давления взрыва осуществляется по формуле:

Где — допускаемое давление, МПа (кгс/см2);

S — толщина стенки сосуда, см;

C- прибавка на коррозию, см;

допускаемое напряжение материала сосуда, МПа (кг\см2);

— коэффициент прочности сварного шва;

D — внутренний диаметр сосуда, и.

[p]=(2 (0,4-0,2) 470x 0,7)/ 20+ 0,4-0,2=6,51 МПа= 63,86 кг\см2
