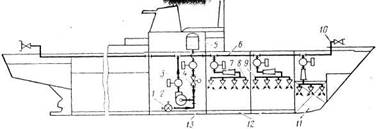

Рис. 1. Принципиальная схема системы воздушно-механического пенотушения
Всю аппаратуру для получения воздушно-механической пены в зависимости от пенообразования можно разделить на общесудовые системы и установки местного назначения.
Системы пенотушения обеспечивают образование и подачу воздушно-механической пены в больших количествах, поэтому они широко используются на крупнотоннажных судах. Система воздушно-механического пенотушения благодаря эффективности тушения нефтепродуктов, быстродействию и надежности устанавливается на современных танкерах в качестве основной системы пожаротушения. Для обеспечения работы таких систем применяются специальные водяные насосы, а также стационарные насосы водяного пожаротушения.
Установки пенотушения (местные) служат для образования и подачи пены в небольших количествах и действуют автономно.
На рис. 1 показана принципиальная схема одной из простейших систем пенотушения, построенных по централизованному принципу. При такой конструкции системы пенопровод проходит по всей длине судна. Охраняемые объекты 11, 12, 13 обеспечиваются воздушно пенными стволами 7, пенорожками 10 и пеносливами 9, сообщающимися с магистральным пенопроводом 6 с помощью пенопроводов 8 с запорной аппаратурой. В систему входят также цистерна с пенообразователем 5, центробежный насос 2, дозирующий клапан 4, с помощью которого можно регулировать расход пенообразователя, поступающего к насосу.
Для запуска системы необходимо открыть запорные клапаны 3 и пустить центробежный насос 2. В насосе происходит механическое перемешивание поступающего из4цистерны 5 пенообразователя и засасываемой через кингстонный клапан 1 воды. В результате этого образуется эмульсия — смесь воды и пенообразователя. Эмульсия нагнетается насосом в магистральный пенопровод 6, от него направляется к воздушно-пенным стволам 7 и пенорожкам 10, к которым подсоединяются ручные воздушно-пенные стволы.
Пена образуется в стационарных и ручных (переносных) воздушно-пенных стволах, являющихся основным конструктивным узлом аппаратуры с внешним образованием пены.
Недостатком генераторов пены средней кратности является небольшой радиус их действия — длина пенной струи не превышает 6—10 м.
Для ликвидации пожаров в машинно-котельных отделениях судов, в грузовых танках и насосных отделениях танкеров и газовозов в последнее время стали применять генераторы, в которых образуется 1000-кратная пена на основе отечественных пенообразователей. Наибольшее распространение на флоте получили генераторы высокократной пены следующих марок: ГВПВ-100, ГВПВ-160, ГВПВ-250, ГВПВ-400.
Для получения высокократной пены используются отечественные пенообразователи ПО-1 и ПО-1Д при объемной доле в воде 4—6%. Подачу системы пенотушения (л/с) можно подсчитать по формуле:
Qn = iS=0,2025·264=53,46 л/с
где i= 0,2025 л/(с м2) — рекомендуемая интенсивность подачи раствора;
S=264 м2 — площадь наибольшего защищаемого помещения.
Объем вырабатываемой генераторами пены должен быть не менее:
Vn = 60kQn τ • 10-3=60•1000•53,46•15•10-3=48114 м3
Где:k =1000- кратность пены;
Qn=53,46 л/с- подача системы;
τ=15 мин -продолжительность непрерывной работы системы,
Вся аппаратура для получения высокократной пены должна располагаться за пределами защищаемых помещений. При работе с пенообразователями необходимо пользоваться средствами индивидуальной защиты.
На рис. 12 показана схема системы пожаротушения высокократной пеной в машинном отделении судна. Пена подается в МКО непосредственно из выходного патрубка генератора высокократной пены. Выходной патрубок генератора защищен от проникновения дыма и пламени на станцию пенотушения с помощью специальных крышек 13, которыми управляют дистанционно. В верхней части помещения обязательно предусматривается устройство вентиляционных отверстий 2 для отвода продуктов горения, вытесняемых пеной. Через отверстия 14 в платформах пена может заполнять нижние этажи МКО и проникать под его плиты. В рассматриваемой системе пенотушения устанавливается переключающее устройство 12, с помощью которого можно выпускать пену на палубу через специальный канал 3

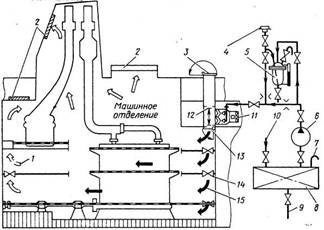

Рис. 2, Схема системы пожаротушения высокократной пеной в машинном отделении: 1-направление вытесняемых продуктов горения; 2- вентиляционное отверстие для отвода продуктов горения в атмосферу; 3- канал для выхода пены на палубу; 4-втулка наливная; 5- бак-дозатор; 6- насос для пресной воды; 7-наливная труба; 8- запас пресной воды; 9 - спускная труба; 10- трубопровод пресной воды; 11-генератор высокократной пены; 12- переключающее устройство; 13- крышка клапана; 14- отверстие в платформах; 15- направление потока высокократной пены
