Расчет путей эвакуации

1. + требуются: * допускаются; - не требуется.

2. Допускается использование звукового способа оповещения для СОУЭ 3-5 типов в отдельных зонах оповещения.

3. В здания, где находятся (работаю, проживают, проводят досуг) глухие и слабослышащие люди, требуется использование световых или световых мигающих оповещателей.

4. СОУЭ 3-5 типов относятся к автоматизированным системам.

Противопожарный занавес

В соответствии с нормами проектирования культурно-зрелищных учреждений ВСН 45-86 противопожарный занавес предусматривается в зданиях театров со зрительными залами 800 мест и более.

Надежная и эффективная работа противопожарного занавеса имеет большое значение для обеспечения безопасной эвакуации зрителей и успешного тушения пожаров.

Конструкция занавеса должна иметь соответствующий предел огнестойкости, прочность, газонепроницаемость.

Полотнище подъемно-опускного занавеса подвешивают в двух точках с помощью стальных канатов, перекинутых через блоки и соединенных с контргрузами.

Полотнище соединено через систему канатов и блоков с лебедкой.

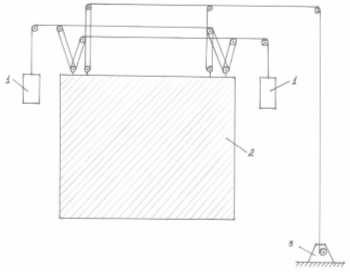

Рисунок 1. - Схема механизма противопожарного занавеса

1 контргруз;

2 полотнище противопожарного занавеса;

3 лебедка.

Движение противопожарного занавеса при закрывании портального проема происходит под действием силы тяжести, при ослаблении троса лебедки со скоростью 0,2 м/сек.

Занавес представляет собой жесткую пространственную систему в виде металлического каркаса, защищенного от воздействий высоких температур со стороны сцены теплоизоляцией.

Толщину теплоизоляции предусматривают с таким расчетом, чтобы температура на поверхности каркаса не превышала 2000С через один час с момента возникновения пожара.

Рисунок 2. - Теплоизоляции занавеса

1 – асбестодиатомовая штукатурка;

2 – совелитовые плиты;

3 - волнистая

Расчет параметров эвакуации

По протяженности путей продолжительность эвакуации из зрительного зала рассчитывается по формуле (7).

где - расстояние от наиболее удаленного зрителя до ближайшего прохода, м;

- расстояние от наиболее удаленного ряда до ближайшего выхода, м;

- скорость движения между креслами, м/мин-1;

- скорость движения в проходах, м/мин-1.

По расчетным данным скорости движения принимаются равными:

= 40 м/мин;

= 16 м/мин.

,

Необходимое время эвакуации из зальных помещений общественных зданий определяется по СНиП 21-01-97.

Таблица 4 - Необходимое время эвакуации

Согласно таблицы 4 необходимые время эвакуации () из зрительного зала при его объеме 40 тыс. м3 равно 2,5 мин. Таким образом , что не соответствует условию безопасности эвакуации.

Оставляя значение (длина ряда), определяем требуемую длину прохода до ближайшего выхода по формуле (8).

где - необходимое время эвакуации, мин;

- длина ряда, м;

- скорость движения между креслами, м/мин;

- скорость движения в проходах, м/мин;

Вывод: расстояние от наиболее удаленного ряда следует принимать не более 37м.

Продолжительность эвакуации по пропускной способности дверей определяется по формуле (9).

где N – количество эвакуирующихся;

Q – пропускная способность дверей, чел*мин-1.

Пропускная способность дверей определяется по формуле (10).

где V – скорость движения людских потоков в проеме двери, м*мин-1;

- плотность потока, чел*м2;

- ширина дверного проема, м.

При предельных плотностях скорость движения в дверном проеме в несколько раз меньше скорости движения в проходах при тех же плотностях.

Принято, что при ширине людского потока, в несколько раз превышающего ширину проема, скорость движения в двери составляет 4,8м*мин-1 при ширине проема до 1,5 м и 6 м*мин-1 при ширине проема свыше 1,5м.

Плотность потока определяется по формуле (11).

где N - количество эвакуируемых людей;
