Использование на технологическом оборудовании взрывных клапанов дает возможность устранить эти негативные последствия, так как после срабатывания и сброса отверстие вновь закрывается и таким образом не вызывает необходимости немедленной остановки оборудования и проведения восстановительных работ. К недостаткам взрывных клапанов следует отнести их большую инерционность по сравнению с мембранами, сложность конструкции, а также недостаточную герметичность, ограничивающую область их применения (они могут использоваться для взрывозащиты оборудования, работающего при нормальном давлении).

Широко используются разрывные мембраны, изготовляемые из тонколистового металлического проката. Конструктивное оформление узла зажима мембраны может быть различным (шип – паз, конический или линзовый зажим, см. рис.5.4).

При нагружении рабочим давлением мембрана испытывает большие пластические деформации и приобретает ярко выраженный купол, по форме очень близкий к сферическому сегменту. Чаще всего куполообразную форму мембране придают заранее при изготовлении, подвергая ее нагружению давлением, составляющим около 90% разрывного. При этом фактически исчерпывается почти весь запас пластических деформаций материала, поэтому еще больше увеличивается быстродействие мембраны.

Разрывное давление Рс, такой оболочки (давление срабатывания мембраны)

Pc=2∆oσBPR

где До –толщина материала мембраны; δвр –временное сопротивление материала при растяжении (предел прочности); R – радиус купола.

Минимальный (на пределе разрыва мембраны) радиус купола, где δ – относительное удлинение при разрыве.

Для определения времени полного раскрытия сбросного отверстия мембран можно использовать соотношение:

Расчет и подбор предохранительного клапана заключается в определении количества газа (жидкости), вышедшего из сосуда, аппарата, или площади проходного сечения предохранительно устройства, а также расчете времени истечения при заданном конечном давлении. Давление Рmах в защищаемой емкости не должно превышать значений, указанных ниже:

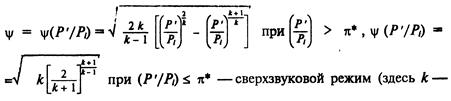

Согласно ГОСТ 12.2.085–82 при расчете массового расхода M газа через предохранительное устройство необходимо использовать выражения M=AF; для жидкости M-AF^IlXi (Л– Р'), где А и F–коэффициент расхода и площадь сечения устья сбросного отверстия, м2; Xi–плотность рабочей среды в сосуде или аппарате, кг/м3; Р' и Л – абсолютные давления, Па, соответственно в устье сбросного отверстия и сосуде или аппарате; комплекс

показатель адиабаты; π* – критическое отношение давления, равное

Для подбора предохранительного клапана или мембраны необходимо по заданному массовому расходу, который определяется как максимальный аварийный расход среды, определить площадь проходного сечения клапана.

Важной характеристикой предохранительного устройства является время истечения. При истечении газа из сосуда или аппарата ограниченной постоянной емкости через сбросное отверстие постоянного сечения реализуется звуковой режим истечения, если давление Pi ≥ Р"/π*, где Р" –давление в среде, в которую происходит истечение. В этом случае время истечения

Здесь нулевым индексом отмечены параметры в начальный момент времени.

Если истечение происходит в дозвуковой области, то время истечения

Здесь нулевым индексом отмечены параметры в начальный момент времени.

Значение коэффициента расхода предохранительного устройства зависит от конструктивных особенностей предохранительного устройства и указывается в паспорте на него. Если таковые данные отсутствуют, то обычно полагают А=ξ где ξ–коэффициент сопротивления предохранительного клапана.

Мембранные предохранительные устройства могут устанавливаться:

– вместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;

– перед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво - и пожароопасных, токсичных, экологически вредных веществ и т.п.;

– параллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;

– на выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.

Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембраны.

Содержание маркировки:

– наименование или товарный знак изготовителя;

– номер партии мембран;

– тип мембран;

– условный диаметр;

– рабочий диаметр;

– материал;

– минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20 °С.

Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденных владельцем сосуда в установленном порядке.

5.2. ЗАЩИТА ОТ МЕХАНИЧЕСКОГО ТРАВМИРОВАНИЯ

К средствам защиты от механического травмирования относятся предохранительные тормозные, оградительные устройства, средства автоматического контроля и сигнализации, знаки безопасности, системы дистанционного управления. Системы дистанционного управления и автоматические сигнализаторы на опасную концентрацию паров, газов, пылей применяют чаще всего во взрывоопасных производствах и производствах с выделением в воздух рабочей зоны токсичных веществ.

Предохранительные защитные средства предназначены для автоматического отключения агрегатов и машин при отклонении какого-либо параметра, характеризующего режим работы оборудования, за пределы допустимых значений. Таким образом, при аварийных режимах (увеличении давления, температуры, рабочих скоростей, силы тока, крутящих моментов и т.п.) исключается возможность взрывов, поломок, воспламенений. В соответствии с ГОСТ 12.4.125–83 предохранительные устройства по характеру действия бывают блокировочными и ограничительными.
