Планировка помещений с учетом жизнедеятельности лиц с ограниченной подвижностью

Габариты внутренних тамбуров (тамбур-шлюзов) должны соответствовать требованиям к входным тамбурам из таблицы 4.1 (пункт 4.7[2])

Общие положения для проектируемых зон

В данном проекте можно выделить три проектируемые зоны:

- дверные проемы;

- тамбур;

- входная группа.

Дверной проем должен быть удобен, соразмерен и безопасен для различных категорий пользователей. Для всех групп людей при входе в здание следует создавать равные условия доступности и комфорта. При этом необходимо принимать во внимание, что для людей в креслах-колясках удобно пользоваться пандусами, а для немощных, беременных, людей с костылями удобнее подъемники.

Однопольная дверь Двухпольная дверь

Складная дверь Раздвижная дверь

Полуторопольная

Рис.1.2.1 Ширина дверного просвета при различных видах дверей

АБ

ВГ

Рис.1.2.2. Варианты маркировки дверей и дверных проемов

А – указание направления открывания дверей, Б – размещение предупреждающей маркировки на двупольной стеклянной двери, В – выделение контрастной фигурной полоской дверного проема, Г – изменение фактуры и цвета полосы ориентации перед дверным проемом.

Рис.1.2.3. Минимальные габариты свободных площадок с обеих сторон дверного проема А - раздвижных однодольных, Б – двупольных, В - распашных однопольных, Г - двупольных дверей.

Тамбур

В течение всего года он защищает дом от сквозняков, а в холодное время года служит шлюзом для перехода с холодной улицы в теплое пространство дома и наоборот.

Габариты внутренних тамбуров: ширина - не менее ширины полосы пешеходного движения. Должно предусматриваться место для расхождения (ожидания) с карманами шириной не менее 0,9 м и глубиной не менее 1,5 м.

Глубину тамбура следует увеличить на ширину дверного полотна, открывающегося внутрь тамбура.

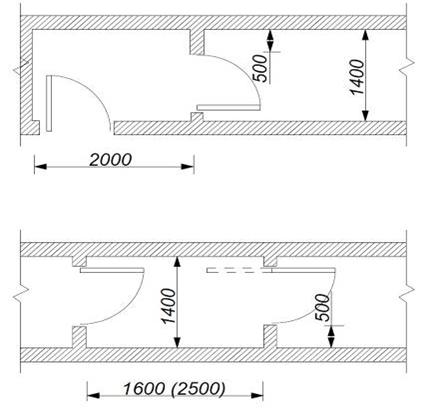

Рис.1.2.4 Варианты входных тамбуров.

Входная группа.

Это сочетание элементов благоустройства с их прямым функциональным назначением. В ней должны гармонично сочетаться все составляющие, не мешая друг другу и создавая условия для их комфортного использования. К примеру, площадка перед дверью не должна быть слишком узкой, иначе инвалид не сможет самостоятельно развернуться или пропустить выходящего. Перила не должны начинаться далеко от двери, что бы выходящий инвалид мог сразу опереться на них.

А, Б, Г – двери без запора; В – дверь с закрывателем; Д, Е – двери, имеющие ручку и закрыватель

Зависимость ширины и глубины входной площадки.

Критерии безопасности, доступности и надежности

В здании должен быть как минимум один вход, приспособленный для МГН, с поверхности земли и из каждого доступного для МГН подземного или надземного перехода, соединенного с этим зданием (пункт3.13[1]).

Входная площадка должна иметь навес, водоотвод, подогрев (в зависимости от климата). Поверхности покрытий должны быть твердыми и не скользкими при намокании (пункт3.14[1]).

Глубина тамбуров и тамбур-шлюзов должна быть не менее 1,8 м, а в жилых зданиях - не менее 1,5 м при ширине не менее 2,2 м.

Дренажные и водосборные решетки, устанавливаемые в полу тамбуров или входных площадок, должны устанавливаться заподлицо с поверхностью покрытия пола (пункт3.15[1]).

Участки пола на путях движения должны иметь предупредительно рифленую контрастно окрашенную поверхность, допускается предусматривать световые маячки (пункт 3.21[1]).

Исходя из критерий доступности, безопасности и комфортности, места обслуживания и постоянного нахождения МГН должны располагаться на минимально возможных расстояниях от эвакуационных выходов из помещений, с этажей и из зданий наружу. При этом расстояние от дверей помещения с пребыванием инвалидов, выходящего в тупиковый коридор, до эвакуационного выхода с этажа не должно превышать 15 м. (пункт 3,41[1])

Двери в пожаробезопасную зону должны быть противопожарными самозакрывающимися с уплотнениями в притворах. (пункт 3,49[1])

Ширина (в свету) участков эвакуационных путей, используемых МГН, должна быть не менее, м:

На путях движения МГН не допускается применять вращающиеся двери и турникеты.

Рекомендуется применять двери на петлях одностороннего действия с фиксаторами в положениях «открыто» и «закрыто». Следует также применять двери, обеспечивающие задержку автоматического закрывания дверей продолжительностью не менее 5 с. (пункт 3,26[1])

Дверные проемы, как правило, не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должен превышать 0,025 м. (пункт 3,23 СНиП 35-01-2001[1])

Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчетной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни (пункт 3.27[1]).

Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9м, у лестниц - на высоте 0,9 м.

Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей ее высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (пункт 3.32[1]).

Сочетание проектных решений

В данном проекте представлена входная группа спроектированная с учетом доступности МГН.
