Обеззараживание техники, санитарная обработка

Результаты расчетов

2. Определение потребности в защитных сооружениях, их оборудовании в условиях радиоактивного заражения.

N = 170 чел., tпр = 5 суток.

2.1 Рассчитаем вместимость защитных сооружений. Норма объема в убежище для 1 укрываемого V1 = 1,5 м3.

,

где S0 – общая площадь защитного сооружения, м2;

h – высота сооружения (h = 2,4 м);

N – количество укрываемых.

(м3).

Проведем расчеты помещений убежища в соответствии с нормами:

Sп.у. = Sп.у.н ,

Sп.у.н = 0,5 м2 – норма площади для одного укрываемого.

Sп.у. = 0,5*170=85 (м2).

Проведем расчеты вспомогательных помещений убежища в соответствии с нормами:

Sвспом. = Sвспом.н.,

Sвспом.н. = 0,12 м2 – норма вспомогательной площади для одного укрываемого.

Sвспом. = 0,12*170=21 (м2).

Sт.м. = 10 м2 – площадь тамбур шлюза;

Sс.п. = 2 м2 – площадь санитарного поста.

Фактическая общая площадь составит:

Sф = Sп.у. + Sвспом. + Sт.м. + Sс.п. = 85 + 21 + 10 + 2 = 118 (м2).

Sф > S0, поэтому принимаем Sф.

При принятой нами высоте h = 2,4 м можно установить двухъярусные нары, которые обеспечивают 5 мест: 4 – сидение, 1 – лежание.

(шт.).

Вывод: необходимо поставить защитное сооружение общей площадью 118 м2, в т.ч.: Sп.у. = 85 м2; Sвспом. = 21 м2; Sт.м. = 10 м2; Sс.п. = 2 м2; и установить 34 двухъярусных нар.

3. Оборудование защитного сооружения системой вентиляции.

Система воздухообмена должна обеспечивать очистку наружного воздуха, требуемый воздухообмен, кратность воздухообмена и удаления из помещения тепловыделения и влаги.

Обычно расчет ведется по двум режимам:

І Чистый воздухообмен – в убежище подается очищенный от пыли наружный воздух;

ІІ Фильтровентиляция – наружный воздух очищается от радиоактивной пыли, паров и аэрозолей, отравляющих веществ, бактериологических средств.

Для второй климатической зоны количество наружного воздуха, подаваемого на одного человека, принимается:

I режим – 10 м3/ч/чел. – WI;

II режим – 2 м3/ч/чел. – WII.

ФВК-1 обеспечивает и І, и ІІ режимы. Подача воздуха одним ФВК-1 составляет:

I режим – 1200 м3/ч – W0I;

II режим – 300 м3/ч – W0II.

Найдем количество ФВК-1 на 200 человек:

ФВК-1.

Выводы: для полного обеспечения чистым воздухом 170 укрываемых человек в I и II режимах вентиляции, в убежище надо установить 2 ФВК-1.

4. Система водоснабжения.

Определим необходимый аварийный запас воды:

Wвод.н. = 3 л/сутки/чел. – норма воды для одного укрываемого.

2550 (л).

Выводы: для полного водоснабжения 170 чел укрываемых в убежище, его необходимо снабдить 2550 л воды.

5. Санитарно-техническая система.

Учитывая естественные физиологические потребности человека, количество сточных вод должно составить:

Sст.в.н. = 2 л/сутки/чел. – норма сточных вод для одного укрываемого.

(л).

Выводы: Резервуар для сточных вод должен иметь объем 1700 л.

6. Система электроснабжения. При оборудовании системы воздухоснабжения на базе ФВК-1 аварийным источником электроснабжения являются аккумуляторные батареи, которые используются для освещения помещений и работы ФВК-1. Желательно оборудовать убежище электроручными вентиляторами.

Выводы:

1. В первые 29,5 часа на предприятии работает три смены с продолжительностью работы 4, 9, 12 часов соответственно. После чего предприятие работает в нормальном режиме.

2. Работающие смены получили облучение 12 рентген в каждой смене.

3. Для укрытия рабочего персонала необходимо убежище площадью 118 м2, с высотой 2,4 м.

4. В этом убежище нужно установить 34 пятиместных двухъярусных нар.

5. Для обеспечения чистым воздухом укрываемых в количестве 170 человек необходимо установить 2 ФВК-1.

6. Аварийный запас воды должен составлять 2550 л.

7. Резервуар для сточных вод должен иметь объем 1700 л.

8. Оборудовать убежище аккумуляторными батареями и электроручными вентиляторами.

Задача 2. Решение

При взрыве газовоздушной смеси образуется очаг взрыва с ударной волной и разрушением зданий, сооружений и технического оборудования. Ударная волна характеризуется избыточным давлением ∆Р.

Необходимо определить ∆Р для башенного крана и ∆Р для здания цеха. Для этого необходимо определить радиусы круговых зон и сравнить эти расстояния с радиусом нахождения башенного крана и здания цеха.

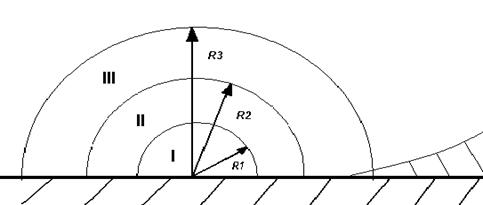

Рисунок 1. – Схема радиусов круговых зон

Расстояние от центра взрыва до зданий = 390.

Расстояние от башенного крана до центра взрыва = 340

В очаге взрыва принято выделять три круговые зоны:

І – зона детонационной волны, находится в пределах облака взрыва, характеризуются величиной избыточного давления, которое принято считать постоянной ∆РI = 1700 кПа. Радиус зоны можно вычислить по формуле:

,

где Q – масса сжиженного пропана, т;

= 81,2 (м).

Наши объекты не находятся в І зоне так как и > , то находим II зону. Зона действия продуктов взрыва (зона II) охватывает всю площадь раз­лёта продуктов газовоздушной смеси в результате её детонации. Радиус ІІ зоны можно вычислить по формуле:
