Требования по величине импульсного сопротивления каждого заземлителя такие же, как и для молниезащиты I категории.
Если роль молниеприемника выполняет сетка, то последняя должна быть выполнена сваркой стальной проволоки диаметром 6 — 8 мм с ячейкой 36 м2 (6 х 6 м). Выступающие металлические элементы (трубы, вентиляционные устройства) здания должны быть соединены со стальной кровлей или молниеприемной сеткой, а неметаллические элементы оборудованы молниеприемниками.
Тоководы, соединяющие металлическую кровлю или молниеприемную сетку, прокладываются через 25 м периметра. В качестве тоководов можно использовать металлические конструкции (колонны, фермы, рамы, пожарные лестницы, металлические направляющие лифтов). При этом необходимо обеспечить непрерывную электрическую связь в соединяемых элементах.
На зданиях, где верхние плиты перекрытий укладываются на металлические фермы и применяются негорючие утеплители и гидроизоляция, установка молниеприемника (сетки) не рекомендуется, но должна быть обеспечена электрическая связь металлических форм с заземлителями. Защита от электростатической индукции, от заноса высоких потенциалов по коммуникациям осуществляется устройством заземления. Для зданий шириной 100 м и более с целью выравнивания потенциалов устраивается на глубине 0,5 м и более заземлитель в виде протяженных горизонтальных металлических электродов сечением не менее 100 мм . Эти электроды располагаются не реже чем через 60 м по ширине здания. По торцам здания заземляющие электроды соединяются с металлическими фермами или с наружным контуром заземления или с арматурой железобетонных фундаментов здания.
Вводы в здания различных коммуникаций и защита этих коммуникаций и мест перехода осуществляются как у зданий и сооружений, относящихся к I категории по молниезащите.
Молниезащита III категории осуществляется теми же способами, что и для зданий и сооружений II категории, только молниеприемная сетка имеет ячейки 12 x 12 м (не более 150 м2), значение импульсного сопротивления каждого заземлителя от прямых ударов молнии должно быть не более 20 Ом. Металлические скульптуры и обелиски, подлежащие молниезащите, достаточно присоединить к заземлителю. Неметаллические вертикальные трубы высотой более 150 м оборудуются молниеприемником в виде стального кольца сечением 100 мм2, уложенного по верхнему торцу трубы; трубы высотой 50 — 150 м оборудуются двумя молниеприемниками высотой не менее 1 м, объединенными на верхнем торце трубы; трубы высотой до 50 м оборудуются одним молниеприемником высотой не менее 1 м. Трубы высотой более 50 м снабжаются двумя тоководами, одним из которых может быть ходовая лестница.

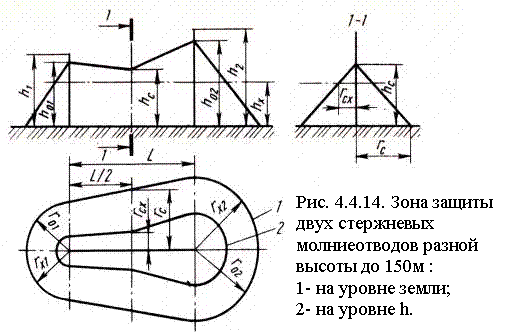

Расчет зоны защиты начинается с определения назначения зданий и сооружений по ПУЭ, расчета количества N поражений молнией в год и определения на основе этих показателей зоны защиты молниеотводов. Для расчета зоны защиты одиночного, двойного, многократного стержневого и одиночного и двойного тросовогo молниеотводов высотой h ≤ 150 м необходимо знать высоту здания hx, и вычислить высоту вершины конуса защиты h0, а также радиусы защиты на уровне земли г0, на уровне высоты здания (сооружения) rx (рис. 4.4.14, 4.4.15). При этом следует помнить, что зона совместной защиты двойного и многократного стержневых молниеотводов может существовать, если расстояние между молниеотводами L1 < 3h для зоны А и L2 < 5h для зоны Б. Причем очень важно правильно установить на стыке границ защиты двойных и многократных молниеотводов радиусы защиты на уровне земли и на уровне здания гсх.
Зона защиты тросовых молниеотводов h должна определяться с учетом стрелы провеса.
Для стального троса сечением 35 .50 мм2 при расстоянии между опорами L1 < 120м h = hon- 3, при L2 = 120 .150 м h = hon - 3 м, где hon — высота опоры тросового молниеотвода.
