Основные источники и виды риска, подлежащие оценке. Количественные меры техногенных воздействий и нагрузок

12.Источники высокочастотного излучения.

13.Радиоактивные источники излучения.

14.Падающие предметы.

15.Катапультированные предметы.

16.Нагревательные приборы.

17.Насосы, вентиляторы.

18.Вращающиеся механизмы.

19.Приводные устройства.

20.Ядерная техника.

и т.д.

Процессы и условия, представляющие опасность:

Разгон, торможение.

Загрязнения.

Коррозия.

Химическая реакция (диссипация, замещение, окисление).

Электрические: поражение током; ожог; непредусмотренные включения; отказы источника питания; электромагнитные поля.

Взрывы.

Пожары.

Нагрев и охлаждение: высокая температура; низкая температура; изменение температуры.

Утечки.

Влага: высокая влажность; низкая влажность.

Давление: высокое; низкое; быстрое изменение.

Излучения: термическое; электромагнитное; ионизирующее; ультрафиолетовое.

Механические удары и т.д.

Обычно необходимы определенные ограничения на анализ технических систем и окружающей среды (Например, нерационально в деталях изучать параметры риска, связанного с разрушением механизма или устройства в результате авиакатастрофы, т.к. это редкое явление, однако нужно предусматривать защиту от таких редких явлений при анализе ядерных электростанций, т.к. это влечет за собой большое количество жертв). Поэтому необходим следующий шаг.

3) Введение ограничений на анализ риска (например, нужно решить, будет ли он включать детальное изучение риска в результате диверсий, войны. ошибок людей, поражения молнией, землетрясений и т.д.).

Таким образом, целью первой стадии анализа риска является определение системы и выявление в общих чертах потенциальных опасностей.

Опасности после их выявления, характеризуются в соответствии с вызываемыми ими последствиями.

Характеристика производится в соответствии с категориями критичности:

1 класс - пренебрежимые эффекты;

2 класс - граничные эффекты;

3 класс - критические ситуации;

4 класс - катастрофические последствия.

В дальнейшем необходимо наметить предупредительные меры (если такое возможно) для исключения опасностей 4-го класса (3-го, 2-го) или понижения класса опасности. Возможные решения, которые следует рассмотреть, представляются в виде алгоритма, называемого деревом решений для анализа опасностей (рис.6).

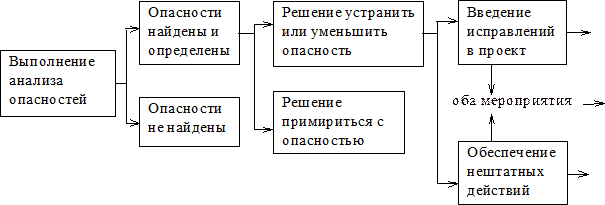

Рис.6. Дерево решений.

После этого можно принять необходимые решения по внесению исправлений в проект в целом или изменить конструкцию оборудования, изменить цели и функции и внести нештатные действия с использованием предохранительных и предупредительных устройств.

Типовая форма, заполняемая при проведении предварительного анализа риска имеет следующий вид (рис.7.).

Рис.7. Типовая форма для проведения предварительного анализа.

1. Аппаратура или функциональный элемент, подвергаемые анализу.

2. Соответствующая фаза работы системы или вид операции.

3. Анализируемый элемент аппаратуры или операция, являющаяся по своей природе опасными.

4. Состояние, нежелательное событие или ошибка, которые могут быть причиной того, что опасный элемент вызовет определенное опасное состояние.

5. Опасное состояние, которое может быть создано в результате взаимодействия элементов в системе или системы в целом.

6. Нежелательные события или дефекты, которые могут вызывать опасное состояние, ведущее к определенному типу возможной аварии.

7. Любая возможная авария, которая возникает в результате определенного опасного состояния.

8. Возможные последствия потенциальной аварии в случае ее возникновения.

9. Качественная оценка потенциальных последствий для каждого опасного состояния в соответствии со следующими критериями:

класс 1 - безопасный (состояние, связанное с ошибками персонала, недостатками конструкции или ее несоответствием проекту, а также неправильной работой), не приводит к существенным нарушениям и не вызывает повреждений оборудования и несчастных случаев с людьми;

класс 2 - граничный (состояние, связанное с ошибками персонала, недостатками конструкции или ее несоответствием проекту, а также неправильной работой), приводит к нарушениям в работе, может быть компенсировано или взято под контроль без повреждений оборудования или несчастных случаев с персоналом;

класс 3 - критический: (состояние, связанное с ошибками персонала, недостатками конструкции или ее несоответствием проекту, а также неправильной работой), приводит к существенным нарушениям в работе, повреждению оборудования и создает опасную ситуацию, ситуацию требующую немедленных мер по спасению персонала и оборудования;

класс 4 - катастрофический (состояние, связанное с ошибками персонала, недостатками конструкции или ее несоответствием проекту, а также неправильной работой), приводит к последующей потере оборудования и (или) гибели или массовому травмированию персонала.

10. Рекомендуемые защитные меры для исключения или ограничения выявленных опасных состояний и (или) потенциальных аварий; рекомендуемые превентивные меры должны включать требования к элементам конструкции, введение защитных приспособлений, изменение конструкций, введение специальных процедур и инструкций для персонала.

11. Следует регистрировать введенные превентивные мероприятия и следить за составом остальных действующих превентивных мероприятий.

Таким образом предварительный анализ опасности представляет собой первую попытку выявить оборудование технической системы и отдельные события, которые могут привести к возникновению опасностей и выполняется на начальном этапе разработки системы.

Пример предварительного анализа опасности химического реактора:
