Принцип обнаружения и определения ОВ приборами химической разведки основан на изменении окраски индикаторов при взаимодействии их с ОВ. В зависимости от того, какой был взят индикатор и как он изменил окраску, определяют тип ОВ, а сравнение интенсивности полученной окраски с цветным эталоном позволяет судить о приблизительной концентрации ОВ в воздухе или о плотности заражения.
Методы индикации ОХВ и ОВ
Опасные химические и отравляющие вещества, в отличие от ИИ, можно определить органолептическим методом. Они имеют запах, цвет, вкус и т. д., т. е. их присутствие в окружающей природной среде можно обнаружить по внешним признакам. Однако высокая токсичность ОХВ и ОВ исключает эту возможность. При первых признаках присутствия в воздухе или на местности ОХВ и ОВ необходимо немедленно надеть противогаз и только после этого с помощью средств химической разведки определять наличие этих веществ.
Основными методами индикации ОХА и ОВ являются: ионизационный; люминесцентный; химический; биохимический.
На основе этих методов разработаны различные приборы.
На ОЭ широкое распространение получили приборы химической разведки на основе химического и биохимического методов обнаружения ОХВ и ОВ.
Химический метод основан на регистрации изменения окраски реактива после его реакции с ОХВ (ОВ).
Биохимический метод основан на подавлении ОВ нервнопаралитического действия активности фермента – холинэстеразы, осуществляющей гидролиз ацетилхолина. Не прореагировавший ацетилхолин можно определить колориметрически в виде ацетилгидроксамовой кислоты, которая с солями трехвалентного железа дает красное окрашивание. В присутствии ФОВ активность холинэстерозы падает, в результате чего происходит прекращение гидролиза ацетилхолина.
Характеристика приборов химической разведки.
Войсковой прибор химической разведки (ВПХР). Предназначен для определения в воздухе, на местности, в сыпучих материалах зарина, зомана, вигазов, иприта, фосгена, синильной кислоты, хлорциана и др.

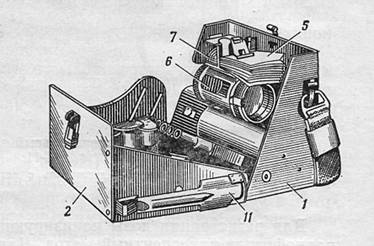

ВПХР : 1 - корпус; 2 - крышка; 5 - противоарозольные фильтры; 6 - насадка; 7 - защитные колпачки; 11 – лопатка
ВПХР: 3 - ручной насос; 4 - кассеты с индикаторными трубками; 8 - электрофонарь; 9 - грелка; 10 - патроны к грелке; 12 - инструкция-памятка по работе с прибором; 13 - инструкция по обнаружению фосфорорганических ОВ; 14 - плечевой ремень.
Индикаторные трубки: 1 - корпус трубки; 2 - наполнитель; 3 - ватный тампон; 4 - обтекатель; 5 - ампулы с индикатором; 6 - маркировочное кольцо.
Индикаторные трубки, имеющие одинаковую маркировку, укладываются в кассеты по 10 штук. На лицевой стороне кассеты наклеена этикетка с изображением окраски. возникающей на наполнителе трубки при наличии в воздухе ОВ, и указан порядок работы с данной трубкой. В комплект прибора ВПХР входят три комплекта индикаторных трубок.
Устройство ВПХР. Прибор состоит из корпуса с крышкой и размещенных в них: ручного насоса, насадки к насосу, бумажных кассет с индикаторными трубками, защитных колпачков, противодымных фильтров, электрофонаря, грелки с патронами. Кроме того, в комплект прибора входит лопатка для взятия проб, штырь, “Инструкция по эксплуатации”, памятка по работе с прибором, памятка по определению ОВ типа зоман в воздухе, плечевой ремень с тесьмой. Масса прибора — 2,3 кг, чувствительность к фосфорорганическим ОВ — до 5-10-6 мг/л, к фосгену, синильной кислоте и хлорциану — до 5-10-3 мг/л, иприту — до 2*10-3 мг/л; диапазон рабочих температур от —40 до +40°С.
Ручной насос (поршневой) служит для прокачивания зараженного воздуха через индикаторную трубку, которую устанавливают для этого в гнездо головки насоса. При 50—60 качаниях насосом в 1 мин через индикаторную трубку проходит около 2 л воздуха. На головке насоса размещены нож для надреза и два углубления для обламывания концов индикаторных трубок; в ручке насоса — ампуловскрыватели.
Насадка к насосу является приспособлением, позволяющим увеличивать количество паров ОВ, проходящих через индикаторную трубку, при определении ОВ на почве и различных предметах, в сыпучих материалах, а также обнаруживать ОВ в дыму и брать пробы дыма.
Индикаторные трубки, расположенные в кассетах ,предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и ампулы с реактивами. Индикаторные трубки маркированы цветными кольцами и уложены в бумажные кассеты по 10 шт. На лицевой стороне кассеты дан цветной эталон окраски и указан порядок работы с трубками. Для определения ОВ типа Си-Эс и Би-Зет предназначены трубки ИТ-46. В комплект ВПХР они не входят и поставляются отдельно.
Защитные колпачки служат для предохранения внутренней поверхности воронки насадки от заражения каплями ОВ и для помещения проб почвы и сыпучих материалов при определении в них ОВ.
Противодымные фильтры применяют для определения ОВ в дыму, малых количеств ОВ в почве и сыпучих материалах, а также при взятии проб дыма. Они состоят из одного слоя фильтрующего материала (картона) и нескольких слоев капроновой ткани.
Грелка служит для подогрева индикаторных трубок при пониженной температуре окружающего воздуха от –40 до +10°С. Она состоит из пластмассового корпуса с двумя проушинами, в которые вставляется штырь для прокола патрона, обеспечивающего нагревание. Внутри корпуса грелки имеется четыре металлические трубки: три — малого диаметра для индикаторных трубок и одна — большого диаметра для патрона.
Полуавтоматический прибор химической разведки (ППХР)
Предназначен для решения тех же задач, что и ВПХР. Принцип его работы аналогичен принципу работы ВПХР. Отличие состоит в том, что воздух через индикаторные трубки прокачивается с помощью ротационного насоса, работающего от электродвигателя постоянного тока, а при низких температурах трубки подогреваются с помощью электрогрелки. Питается прибор от бортовой сети автомашин, на которых ведется химическая разведка.
Кроме вышеперечисленных индикаторных трубок, входящих в комплекты ВПХР и ППХР, имеются индикаторные трубки для определения: психотропного ОВ би–зет (ИТ с одним коричневым кольцом), раздражающего ОВ си–эс (ИТ с двумя белыми кольцами и точкой).
При необходимости ВПХР и ППХР могут доукомплектовываться и этими трубками.
Универсальный газоанализатор УГ – 2, УГ - 3. Из опасных химических веществ (ОХВ) ВПХР и ППХР определяют лишь синильную кислоту, фосген, мышьяковистый водород и оксид углерода.
Более широким диапазоном по определению ОХВ обладает универсальный переносный газоопределитель УГ – 2. Он предназначен для определения в воздухе: аммиака, хлора, сероводорода, оксида углерода, окислов азота и др.
С помощью УГ – 3 определяют бром, диэтиламин, метилакрилат, озон, уксусную кислоту, спирты (Н – бутиловый, изобутиловый, изопропиловый).
