Лодка резиновая «Идель»
|
Идель
| Длина, мм ……… 3200Ширина, мм .…… . 1700Высота борта, мм …… 350Количество отсеков … . 3+4Масса в комплекте, кг .… 35Грузоподъемность .… 480Пассажировместимость 8 |
Лодка резиновая МЛК-6(8)
|
МЛК-6(8)
| Длина……………………… 3900/4200Ширина, мм … ……………… 1800/1800Диаметр борта, мм .……… ……… 500/500Количество отсеков ………… . 5+ киль надувнойМасса в комплекте, кг ……… . 90/95Грузоподъемность, кг………………. 600/800Пассажировместимость .……… 6/8
Мощность мотора, л.с., не более 22(30)/22(30) |

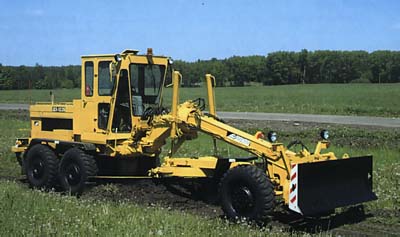

Автогрейдер Д-122Б
|
|
Автогрейдер предназначен для земляных работ при постройке полотна дорог, возведении насыпей, планировке площадей, устройства корыта дороги, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги, для ремонта и содержания дорог и обочин и для очистки их от снега. |
НАБОР РАБОЧЕГО ОБОРУДОВАНИЯ ДЛЯ ГРЕЙДЕРА:
|
|
Грейдерный отвал Прочный поворотный круг со сменным зубчатым венцом обеспечивает надежность оборудования. |
|
|
Бульдозерный отвал Бульдозерный отвал имеет параллелограммную подвеску. |
|
|
Кирковщик Кирковщик с тремя зубьями задней навески. |
|
|
Шарнир рамы Шарнир рамы обеспечивает складывание автогрейдера в обе стороны на угол до 30°. |
|
|
Передний мост Передний мост качанием балки, наклоном колес и их поворотом обеспечивает эффективную работу автогрейдера. |
|
|
Кабина Кабина имеет оптимальную обзорность, регулируемые рулем колонку и сиденье, систему защиты POP EOP, звукоизоляцию, отопительно-вентиляционную установку. |
|
|
Вынос отвала под углом 90° Универсальная подвеска грейдерного оборудования позволяет осуществлять вынос отвала в обе стороны на угол 90°. |
МОДИФИКАЦИИ АВТОГРЕЙДЕРА:
ДЗ-122Б - с шарнирно-сочлененной рамой и гидромеханической трансмиссией
ДЗ-122Б-1 - с жесткой рамой и гидромеханической трансмиссией
ДЗ-122Б-6 - с шарнирно-сочленненой рамой и механической трансмиссией
ДЗ-122Б-7 - с жесткой рамой и механической трансмиссией
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Общие данные:
|
скорость движения, км/ч: | |
|
вперед |
I - до 7,4 // II - до 13,4 // III - до 25,4 // IV - до 43,0 |
|
назад |
I - до 7,7 // II - до 25,2 |
|
габаритные размеры, мм |
10150 Х 2500 Х 3550 |
|
масса эксплуатационная, кг |
14600 |
Двигатель:
|
модель |
А-01МС |
|
тип |
4-х такт. дизель с непосредств. впрыском топлива |
|
мощность, кВт (л.с.) |
100 (135) |
|
номинальная частота вращения коленвала, |
28,3 (1700) с-1 (об./мин.) |
|
количество цилиндров |
6 |
|
рабочий объем цилиндров, л |
11,15 |
|
удельный расход топлива, г/кВт-г (г/л.с. г) |
230 (169) |
Трансмиссия:
|
муфта сцепления |
двухдисковая, постоянно замкнутая |
|
коробка передач |
гидромеханическая |
|
задний мост: | |
|
главная передача |
двухступенчатая |
|
балансиры |
шестеренные редукторы |
Тормоза:
|
рабочие |
колодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителем |
|
стояночный |
колодочный, с гидравлическим управлением |
Управление:
|
рабочими органами |
гидравлическое |
|
рулевое |
гидростатическое |
|
муфтой сцепления |
механическое с гидроусилителем |
Ходовая часть:
|
тип |
с пневматическими колесами |
|
колесная схема |
1х2х3 |
|
размер шин, дюйм |
14-20 |
|
количество шин |
6 |
