Эффективным средством улавливания пыли является циклон (рис.2.3.15.).

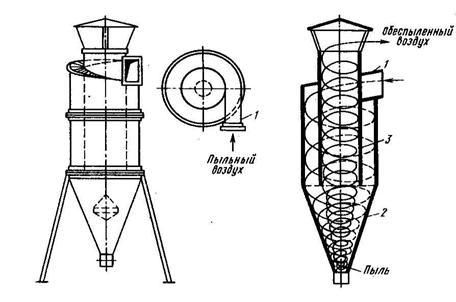

Рис. 2.3.15. Схема циклона:
1 – входной патрубок;
2 – дно конической части;
3 – центробежная труба.
Циклон представляет собой цилиндр, в верхнюю часть которого по касательной подводится воздух. Воздушная струя получает вращательные движения, пылевые частички за счет центробежных сил прижимаются к стенкам и по ним опускаются вниз. Коэффициент очистки до 90%, за счет смачивания 95-98%.
Скорость осаждения пылинок (W2) в циклонах с использованием центробежной силы оценивается по равенству центробежной силы запыленного потока (FП. Ц) :
. (2.30)
к стокcовой силе сопротивления газовой среды:
, (2.31)
где m — масса частицы, кг;
W3 — угловая скорость, рад/с;
R — радиус вращения потока, м.
Следовательно, эффективность улавливания пыли зависит от диаметра частиц, угловой скорости и радиуса вращения потока воздуха. Однако эти и другие формулы дают только качественную сторону процесса, так как не учитывают турбулентных скоростей потока.

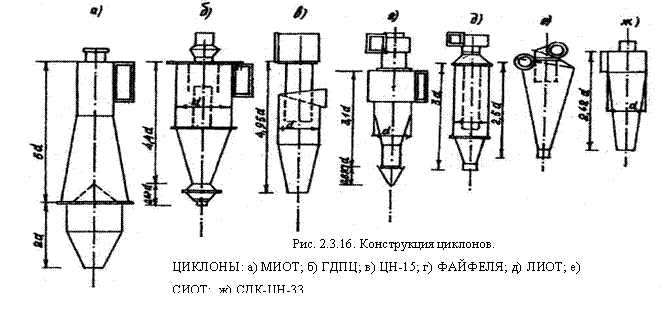

Центробежные пылеотделители (циклоны) более эффективны, чем пылестойкие камеры, так как циклон с объемом 0,15 м3 имеет производительность 1000 м3/ч. Циклоны различных конструкций (рис.2.3.19) можно ставить на нагнетающий и всасывающий трубопровод.
Cтруя запыленного воздуха поступает из трубопровода в циклон по касательной к его круглому сечению и движется вниз по спирали между наружным кожухом и внутренней выходной трубой. При таком движении на пылинки действуют центробежные силы, отбрасывающие пылинки к стенке, где они укрупняются в агрегаты. С поступательным движением воздуха эти пылинки опускаются в нижний кожух циклона и в приемный бункер. Циклоны эффективны при очистке воздуха от пыли с размером частиц 10 мкм и более. При размере пылинок 5 мкм эффективность работы не превышает уже 50 %, поэтому внутренние стенки циклона увлажняют. Применяют в сочетании с другими способами улавливания пыли. Скорость движения воздуха для эффективной очистки воздуха должна быть не менее 15-18 м/с.
Мультициклоны - это циклоны диаметром 40-200 см; их соединяют параллельно в батареи для очистки больших объемов воздуха. Для очистки воздуха производственных помещений от крупных частиц пыли (30 мкм и более) применяют пылеуловители различных конструкций, основанных на инерционном принципе осаждения (рис.2.3.17.). В этих устройствах запыленный поток воздуха, встречая сопротивление (сопротивление имеет различные конструктивные решения), резко меняет свое направление, а частицы пыли, стремясь сохранить траекторию своего движения, отделяются от газового потока.
Ультразвуковые аппараты предназначаются главным образом для предварительного укрупнения частичек пыли в агрегаты, размеры которых могут достигать 5-100 мкм. Такое укрупнение (коагуляция) частичек пыли позволяет улавливать их в обычных циклонах. Частицы пыли, находясь в ультразвуковом поле, начинают вибрировать с различными скоростями и сталкиваться. При столкновении они слипаются под действием различных по интенсивности и частоте колебаний звукового поля. Этот процесс называется ортокинетической коагуляцией.
Отметим, что недостатком ультразвуковых установок является вредное воздействие ультразвука на организм человека при больших мощностях, представляющее опасность для жизни людей. Поэтому ультразвуковые аппараты устанавливают в изолированных помещениях, полностью преграждающих выход ультразвуковым волнам в зону работы людей.
Принцип действия мокрых пылеуловителей основан на явлениях, которые В барботажных и пенных аппаратах газ проходит через слой жидкости. Скрубберы, где газ проходит через слой жидкости, в зависимости от подвода воды по отношению к газу, делятся на прямоточные, противоточные и поперечным подводом воды. По скорости газового потока мокрые пылеуловители делятся на скоростные или турбулентные (при прохождении газа через трубы Вентури, где при скоростях 100-150 м/с наблюдаются турбулентные пульсации) и аппараты с небольшой скоростью истечения газа (полые и насадочные скрубберы).
